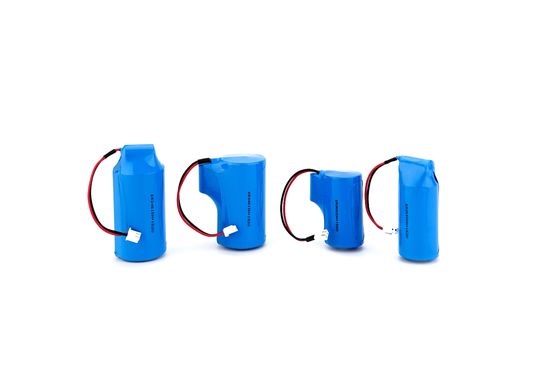

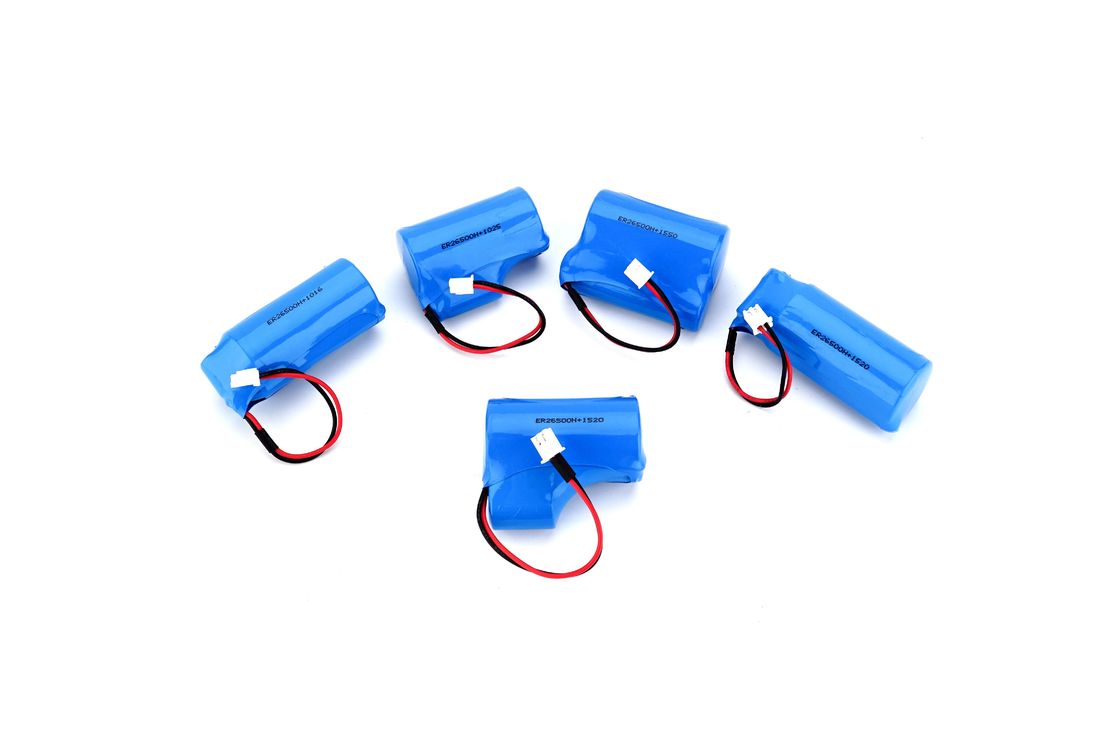

আইওটি এলপিডাব্লুএএন সমাধানের জন্য লি-এসওসিএল 2 ব্যাটারি + এসএলসি মডেল ER34615H + এসএলসি 1550; ইটিসি; জল মিটার
প্রোডাক্ট স্পেসিফিকেশন
Li-SOCl2ব্যাটারি + এসএলসি
মডেলঃER34615H+SLC1550
নথিটি ER34615+SLC1550 (Li/SOCl) এর জন্য প্রযোজ্য2) MAXPOWER দ্বারা সরবরাহিত ব্যাটারি প্যাক গুণমান, পরীক্ষার পদ্ধতি, কর্মক্ষমতা, গুণমান নিশ্চিতকরণ এবং বিষয়গুলির মনোযোগ প্রয়োজন ইত্যাদি নির্দিষ্ট করুন।
লিথিয়াম থিয়নিল ক্লোরাইড + সুপার লায়ন-ক্যাপাসিটর
টেবিল ১
| না, না। |
আমিটেম |
বৈশিষ্ট্য |
Rইমার্ক |
| 1 |
প্রকার |
ER34615+SLC1550 |
ববিন টাইপ ব্যাটারি (ER34615)
লিথিয়াম-আয়ন ব্যাটারি ক্যাপাসিটর (SLC1550)
|
| 2 |
নামমাত্র
ভোল্টেজ
|
3.6V |
+20±5°C এ 36KΩ/0.1mA লোড দিয়ে পরীক্ষা করা |
| 3 |
নামমাত্র ক্ষমতা |
19Ah |
1.8kΩ/2mA লোডে, 2.0V বন্ধ, +20±5°C (সত্যিকারের পরিমাপ ক্ষমতা মান স্রাব বর্তমান, teerature এবং বন্ধ ভোল্টেজ দ্বারা পরিবর্তিত হবে) । |
| 4 |
অপারেটিং টেরাতুর |
-৪০°সি-+৮৫°সি |
বায়ুমণ্ডলীয় তাপমাত্রার তুলনায় উচ্চতর তাপমাত্রার অধীনে অপারেশন কম ক্ষমতা এবং পালসগুলির শুরুতে কম ভোল্টেজ রিডিংয়ের দিকে পরিচালিত করতে পারে।যদি ক্রমাগত উচ্চ তাপমাত্রা +40°C বা নিম্ন তাপমাত্রা -20°C পর্যন্ত ব্যবহারের শর্ত থাকেদয়া করে ইভের সাথে পরামর্শ করুন। |
| 5 |
বাইরের মাত্রা |
/ |
অনুগ্রহ করে প্রোডাকশন ডায়াগ্রামটি দেখুন। |
| 6 |
নামমাত্র ওজন |
প্রায় ১২০ গ্রাম |
|
4.চেহারা
4.1চেহারা
কোষের চেহারা, কোনও স্ক্র্যাচ, ফোলা, বিকৃতি, ক্ষয়, ইলেক্ট্রোলাইট ফুটো এবং অন্যান্য ত্রুটি নেই।
4.২ চিহ্ন এবং লেবেল
4.2.1 চিহ্ন
ব্যাটারির লেবেলে নিম্নলিখিত তথ্য রয়েছেঃ মডেল, প্রকার, পণ্যের নাম, ভোল্টেজ, ইতিবাচক এবং নেতিবাচক চিহ্ন, নিরাপত্তা সতর্কতা সামগ্রী, সার্টিফিকেশন চিহ্ন, কোন বর্জ্য চিহ্ন।
4.2.২ উৎপাদন তারিখ
ব্যাটারির হোল্ডে DD/MM/YY প্রিন্ট।
উদাহরণস্বরূপঃDD/MM/YY:DD-দিন,MM-মাস,YY-বছর।
5.সাধারণ বৈদ্যুতিক কর্মক্ষমতা
| না, না। |
আমিটেম |
বৈশিষ্ট্য |
Rইমার্ক |
| 1 |
সর্বাধিক. পালস বর্তমান/এমএ |
2000 |
@23±5°C,1s খোলা/1s বন্ধ |
| 2 |
ইমপ্লান্স ডিসচার্জ ভোল্টেজ |
3.২০ ভোল্ট |
2.০এ, স্রাব ১ সেকেন্ড, ২০±৫°সি |
| 3 |
ফুটো বর্তমান@RT |
<5μA |
<৩০°সি |
| 4 |
ফুটো প্রবাহ@HT |
<১৫ μA |
৬০-৮০°সি |
6.পরিদর্শন পয়েন্ট, আদেশ, পারস্পরিক পদ্ধতি এবং ক্ষমতা মূল্যায়নের ভিত্তি
6.1পরিদর্শন আইটেম, অর্ডার, মেলিং পদ্ধতি
টেবিল ৩
| না, না। |
পয়েন্ট |
স্যালিং (GB2828) ।1২০১২) । |
| কোয়ালিটি কন্ট্রোলের স্তর |
AQL |
|
| 6.1 |
ওপেন ভোল্টেজ |
Ⅱ |
0.065 |
|
| 6.2 |
লোড ভোল্টেজ |
Ⅱ |
0.065 |
|
| 6.3 |
চেহারা |
Ⅱ |
1.0 |
|
| 6.4 |
মাত্রা |
এস-১ |
1.0 |
|
| 6.5 |
সক্ষমতা |
যেমন ধ্বংসাত্মক পরীক্ষা, গ্রাহক প্রকৃত পরিস্থিতির উপর ভিত্তি করে নির্ধারণ করতে পারেন |
|
দ্রষ্টব্যঃ অন্যথায় নির্দিষ্ট না হলে, ব্যাটারি প্রাপ্তির 45 দিনের মধ্যে উপরের আইটেমগুলি পরীক্ষা করা উচিত
6.২ সক্ষমতার বিচার
6.2.১ যদি গড় ক্ষমতা ২ নং টেবিলে উল্লিখিত মানক মানের চেয়ে কম না হয় এবং কোন ব্যাটারিই ৯০ শতাংশের নিচে না থাকে, তবে ব্যাটারির ক্ষমতা যোগ্য।
6.2.২ যদি গড় ক্ষমতা ২ নং টেবিলে উল্লিখিত মানক মানের চেয়ে কম হয় এবং কিছু ব্যাটারি মানের ৯০% এর নিচে থাকে, তাহলে পুনরায় বিক্রয় পরীক্ষা করুন।যদি গড় ধারণক্ষমতা টেবিল ২-এ উল্লিখিত স্ট্যান্ডার্ড মানের চেয়ে কম না হয়, এবং কোন ব্যাটারি 90% এর নিচে মান, ব্যাটারি ক্ষমতা যোগ্য।
6.2.3 যদি টেবিল ২-এ উল্লিখিত মানক মানের চেয়ে গড় ক্ষমতা কম হয় এবং দ্বিতীয় পরীক্ষার সময় কিছু ব্যাটারি মানের ৯০% এর নিচে থাকে, তবে ব্যাটারির ধারণক্ষমতা যোগ্য নয়।
7.নিরাপত্তা ও পরিবেশগত কর্মক্ষমতা
7.১ পরিবেশগত পারফরম্যান্স
7.1.১ গরম করার চক্র পরীক্ষা
ব্যাটারি একটি পরীক্ষার চেম্বারে স্থাপন করা হয় এবং নিম্নলিখিত চক্রের সাপেক্ষেঃ
a= ৩০ মিনিট ৭০±৩°সি তে উঠুন, ৪ ঘন্টা ধরে রাখুন।
b= 20±3°C তে 30 মিনিট মুক্তি, 2 ঘন্টা ধরে রাখা।
c= -৪০±৩°সি তে ৩০ মিনিট মুক্তি, ৪ ঘন্টা ধরে রাখা।
d= 20±3°C তে 30 মিনিট মুক্তি।
e= ৯টি চক্রের জন্য ক্রম পুনরাবৃত্তি করা।
f= ১০ টি চক্রের পর, ব্যাটারি ৭ দিন ধরে স্ট্যাটিক অবস্থায় থাকবে।
পাস/ফেল মানদণ্ডঃ বিক্রয় বিস্ফোরিত বা আগুন ধরতে হবে না। উপরন্তু, বিক্রয় কোনও ফুটো হতে হবে না।
7.1.২ উচ্চতা সিমুলেশন
বিক্রিত ব্যাটারিগুলিকে ১১.৬ কেপিএ (১.৬৮ পিসি) এর পরম চাপে এবং ২০±৩°সি (৬৮±৫°ফারেনহাইট) তে ৬ ঘন্টার জন্য সংরক্ষণ করতে হবে।
পাস/ব্যর্থতার মানদণ্ডঃ উচ্চতা সিমুলেশন পরীক্ষার ফলে ব্যাটারি বিস্ফোরণ বা আগুন ধরতে পারে না। উপরন্তু, বিক্রয়গুলি ভেন্ট বা ফুটো হতে পারে না।
7.1.3 পতন পরীক্ষা
১.৯ মিটার উচ্চতা থেকে সিমেন্ট মাটিতে সেল ড্রপ (মোট ১০ বার) ।
পাস/ফেইল মানদণ্ডঃ ব্যাটারি বিক্রির ক্ষেত্রে বিস্ফোরণ বা আগুন লাগা উচিত নয়। উপরন্তু, বিক্রির ক্ষেত্রে ভেন্টেশন বা ফুটো থাকা উচিত নয়।
7.1.4 কম্পন পরীক্ষা
ব্যাটারির কম্পনের ফ্রিকোয়েন্সি ১০ থেকে ৫৫ হার্জের মধ্যে প্রতি মিনিটে ১ হার্জ হারে পরিবর্তিত হবে এবং অন্তত ৯০ বা ১০০ মিনিটের মধ্যে ফিরে আসবে।পরস্পরের ওপর তিনটা উল্লম্ব দিক দিয়ে পরীক্ষা
পাস/ফেইল মানদণ্ডঃ ব্যাটারি বিক্রির ক্ষেত্রে বিস্ফোরণ বা আগুন লাগা উচিত নয়। উপরন্তু, বিক্রির ক্ষেত্রে ভেন্টেশন বা ফুটো থাকা উচিত নয়।
7.২ নিরাপত্তা পরীক্ষা
7.2.1 গরম করা
ব্যাটারি একটি মাধ্যাকর্ষণ কনভেকশন বা পরিবাহী বায়ু চুলা মধ্যে গরম করা হয়।চুলাটির তাপমাত্রা প্রতি মিনিটে ৫±৩°C বৃদ্ধি করে ১৩০±২°C করা হয় এবং পরীক্ষা বন্ধ করার আগে ১০ মিনিট এই তাপমাত্রায় রাখা হয়।.
পাস/ফেজঃ ব্যাটারি বিক্রির ক্ষেত্রে বিস্ফোরণ বা আগুন লাগা উচিত নয়।
7.2.২ কার্যকর
একটি পরীক্ষামূলক বিক্রয় সেল একটি সমতল পৃষ্ঠের উপর স্থাপন করা হয়েছিল। বিক্রয়ের মাঝখানে একটি 5/8 ইঞ্চি (15.8 মিমি) ব্যাসার্ধের ইস্পাত বার স্থাপন করা হয়েছিল।বার দৈর্ঘ্য অন্তত বিক্রয় প্রস্থ হিসাবে দীর্ঘ হওয়া উচিতবিক্রির সময় ২০ পাউন্ড (৯.১ কেজি) ওজন ২৪ ± ১ ইঞ্চি (৬১০ ± ২৫ মিমি) উচ্চতা থেকে ফেলে দেওয়া হয়েছিল।
পাস/ফেইল মানদণ্ডঃ বিক্রয় বিস্ফোরিত বা আগুন ধরতে হবে না।
7.2.৩ ক্রাশ টেস্ট
একটি কোষ দুটি সমতল শক্ত পৃষ্ঠের (যেমন ইস্পাত) মধ্যে পেষণ করা হয়। পেষণটি 3000 পাউন্ড (13kN ± 0.78kN) এর একটি শক্তি 32 মিমি ব্যাসের হাইড্রোলিক পিস্টন দ্বারা প্রয়োগ করা পর্যন্ত অব্যাহত ছিল।প্রেস চালিয়ে যান যতক্ষণ না চাপ 17 পৌঁছায়.2a. একবার সর্বোচ্চ চাপ পাওয়া গেলে, এটি মুক্তি দেওয়া হয়।
পাস/ফেজঃ ব্যাটারি বিক্রির ক্ষেত্রে বিস্ফোরণ বা আগুন লাগা উচিত নয়।
7.2.4 জোর করে ছাড়ানো
একত্রে চার্জ করা সেলকে একই ধরণের সম্পূর্ণ চার্জযুক্ত সেলগুলির সাথে সিরিজে সংযুক্ত করে জোরপূর্বক চার্জ করা হয়।সম্পূর্ণরূপে চার্জযুক্ত সেলগুলির সংখ্যাটি সারি ব্যবহারের জন্য কভার করা হবে এমন সেলগুলির সর্বাধিক সংখ্যার বিয়োগের সমান, সার্কিট লোড প্রতিরোধের 0.1Ω এর চেয়ে কম। বিক্রয় একটি আগুন বা বিস্ফোরণ পাওয়া পর্যন্ত বা এটি 0 এর কম একটি সমষ্টিগত নিষ্কাশন অবস্থা পৌঁছেছে পর্যন্ত নিষ্কাশন করা হয়।2V এবং ব্যাটারি কেস teerature বায়ুমণ্ডলীয় teerature এর ±10°C ((+18oF) ফিরে এসেছে.
পাস/ফেজঃবিক্রয় বিস্ফোরণ বা অগ্নিসংযোগ হতে পারে না।
7.2.5 বাহ্যিক শর্ট সার্কিট
ব্যাটারির ধনাত্মক এবং নেতিবাচক টার্মিনালটি Cu তারের সাথে সংযুক্ত করুন ((অভ্যন্তরীণ প্রতিরোধ < 0.1 ওহম), ব্যাটারিটি আগুন বা বিস্ফোরণ না হওয়া পর্যন্ত নির্গত হয়েছিল,অথবা যতক্ষণ না এটি একটি সম্পূর্ণরূপে discharged পৌঁছেছে এবং সেল কেস teerature পরিবেষ্টনকারী teerature ফিরে ছিল.
পাস/ফেজঃ ব্যাটারি বিক্রির ক্ষেত্রে বিস্ফোরণ বা আগুন লাগা উচিত নয়।
7.2.6 জোর করে রিচার্জ করা
পরীক্ষিত ব্যাটারিটি ডিসি পাওয়ার সংযোগ করে প্রস্তুতকারকের দ্বারা নির্দিষ্ট বর্তমানের তিনগুণ চার্জিং বর্তমানের শিকার হয়।নির্দিষ্ট আকার এবং মানের একটি প্রতিরোধক সংযোগ করে নির্দিষ্ট চার্জিং বর্তমান প্রাপ্ত করা হয়.
পরীক্ষার সময়টি সূত্র থেকে গণনা করা হয়ঃ
টিসি=2.5*C/(3*Iসি)
যেখানে
টিসি¢ চার্জের সময়, ঘন্টা, Tc≥7Hour;
C √ নামমাত্র ক্ষমতা, Ah;
আমিসিসর্বোচ্চ চার্জিং বর্তমান, এমএ। ER18505 সর্বোচ্চ চার্জিং বর্তমান 0.015A।
পাস/ফেইল মানদণ্ডঃবিক্রয়ের ক্ষেত্রে বিস্ফোরণ বা অগ্নিকাণ্ড হতে পারে না।
8.নিরাপত্তা শর্তাবলী
8.১ ব্যবহারের আগে ব্যাটারিটিকে মূল প্যাকেজিং থেকে বের করবেন না।
8.২ দুর্ঘটনাজনিত শর্ট সার্কিট এড়ানোর জন্য ব্যাটারিগুলোকে একসাথে বিক্ষিপ্তভাবে স্থাপন করবেন না।
8.3 ব্যাটারি ১০০ ডিগ্রি সেলসিয়াসের বেশি গরম করবেন না অথবা পুড়িয়ে ফেলবেন না।
8.4 ব্যাটারি রিচার্জ করবেন না।
8.5 বিভিন্ন ব্র্যান্ড, মডেল বা ধরণের ব্যাটারির সাথে মিশ্রিত করবেন না।
8.6 নতুন এবং ব্যবহৃত ব্যাটারি মিশ্রিত করবেন না।
8.৭ ব্যাটারি ভেঙে ফেলবেন না বা খুলবেন না।
8.8 ব্যাটারি শর্ট সার্কিট করবেন না বা পজিটিভ এবং নেগেটিভ টার্মিনালের সাথে বিপরীতভাবে যোগাযোগ করবেন না।
8.9 ব্যাটারির পৃষ্ঠের উপর লোড করবেন না।
8.১০ কোনো সুরক্ষা ছাড়াই এক্সট্রুশন চলাকালীন পরিবেশ ও নিরাপত্তা পরীক্ষা করবেন না।
8.11 সুরক্ষা ছাড়াই ভিজা অবস্থায় ব্যাটারি ব্যবহার বা সংরক্ষণ করবেন না।
8.12 ডিভাইসে ব্যাটারি ব্যবহার করা যাবে না, যদি না সেট-অফ ভোল্টেজ সেট করা হয়।এটি কাজ বন্ধ করার জন্য অবিলম্বে সরঞ্জাম থেকে সরানো উচিত.
8.13 ব্যাটারি ব্যবহার বা সংরক্ষণের সময় তাপ, গন্ধ, রঙ পরিবর্তন, বিকৃতি বা অন্যান্য অস্বাভাবিকতা পাওয়া গেলে ব্যবহার বন্ধ করুন।
8.14 ব্যবহৃত ব্যাটারি স্থানীয় পরিবেশগত প্রবিধান অনুযায়ী পরিচালনা করা উচিত এবং গভীর ভূগর্ভস্থ বা লবণ মধ্যে buried করা উচিত।
8.15 যদি ত্বক, চোখ এবং পোশাকের উপর তরল স্প্রে করা হয়, তাৎক্ষণিকভাবে প্রচুর পানি দিয়ে ধুয়ে ফেলুন এবং তারপরে অবিলম্বে চিকিত্সার যত্ন নিন।
8.সংরক্ষণ
9.1 ব্যাটারি ব্যবহার করা উচিত এবং স্ট্যাটিক বিদ্যুৎ থেকে দূরে সংরক্ষণ করা উচিত
9.২ ব্যাটারিগুলো ৩০ ডিইজি সেলসিয়াস ও ৪৫-৭৫ শতাংশ আপেক্ষিক আর্দ্রতা না ছাড়িয়ে সংরক্ষণ করা হবে।
9.3 ব্যাটারিটিকে তাপ উৎস থেকে দূরে রাখুন, ক্ষয়কারী গ্যাস থেকে দূরে রাখুন, সরাসরি সূর্যের আলো এড়িয়ে চলুন এবং স্টোরেজ এলাকা পরিষ্কার, শীতল, শুকনো এবং বায়ুচলাচল নিশ্চিত করুন।
9.4 ব্যাটারি প্যাকিং কার্টনের উচ্চতা ১.৫ মিটার এবং কাঠের বাক্সের উচ্চতা ৩ মিটারের বেশি হতে হবে না।
9.5 ব্যাটারিগুলি ব্যবহার না করার সময় মূল স্টোরেজ অবস্থায় রাখা উচিত, প্যাকেজিং সরিয়ে নেওয়ার পরে ব্যাটারিটি অনিয়মিতভাবে মজুত করা উচিত নয়।
10.পরিবহন
10.1 ব্যাটারি পরীক্ষার এবং মানদণ্ডের প্রয়োজনীয়তা পূরণ করেজাতিসংঘের ম্যানুয়াল, তৃতীয় অংশ, অনুচ্ছেদ ৩৮3.
10.২ ব্যাটারিগুলোকে সুরক্ষিত রাখতে হবে সূর্যের আলো, আগুন, বৃষ্টি, নিমজ্জন এবং পরিবহনের সময় ক্ষয়কারী পদার্থের বিরুদ্ধে।
10.৩ হ্যান্ডলিং এবং লোডিং সাবধানতার সাথে করা উচিত।
10.4 দীর্ঘ যাতায়াতের জন্য, যেমন জাহাজের যাতায়াত, ইঞ্জিন থেকে দূরে রাখা উচিত এবং গ্রীষ্মে দীর্ঘ সময় ধরে বায়ুহীন পরিবেশে রাখা উচিত নয়।
11.কার্যকর
11.1 যেহেতু ভোল্টেজ প্যাসিভেশন লিথিয়াম টিওনাইল ক্লোরাইড ব্যাটারির মৌলিক বৈশিষ্ট্য, যদি ব্যাটারি 3 মাসের মধ্যে ইনস্টল না হয়, আমরা ব্যবহারের আগে ব্যাটারি সক্রিয় করার পরামর্শ দিই।দয়া করে অ্যাক্টিভেশন স্কিমের জন্য MAXPOWER দেখুন.
11.২ ব্যবহারিক প্রয়োগে, ব্যাটারি এবং ডিভাইসের লেপযোগ্যতা এবং নির্ভরযোগ্যতার জন্য গ্রাহককে দায়ী করা উচিত।
11.3 নিম্নলিখিত যে কোন পরিস্থিতিতে, MAXPOWER কোন দায় গ্রহণ করবে নাঃ ক্লায়েন্ট উপযুক্ত চিকিত্সা, অপারেশন, ইনস্টলেশন, পরীক্ষা,ব্যাটারির রক্ষণাবেক্ষণ ও পরিদর্শন, অথবা স্পেসিফিকেশন, নোট, শর্তাবলী এবং অন্যান্য MAXPOWER নির্দেশাবলীতে প্রদত্ত নির্দেশাবলী অনুসরণ করবেন না।
11.৪ এই স্পেসিফিকেশন যদি ফেরত না দেওয়া হয় তাহলে ইস্যু তারিখ থেকে ৬ মাস পর এই স্পেসিফিকেশন গ্রহণ করা হবে।
12.বিবৃতি
যদি আপনার প্রোডাক্ট স্পেসিফিকেশন সম্পর্কে কোন প্রশ্ন থাকে, তাহলে দয়া করে MAXPOWER এর সাথে যোগাযোগ করুন। MAXPOWER প্রোডাক্ট স্পেসিফিকেশন সংশোধন করার অধিকার সংরক্ষণ করে।
13.ব্যাটারির মাত্রা
